产品描述
概述
数据中心小母线系统是数据中心末端母线供配电系统的俗称。近年来，随着数据中心建设的快速发展和高需求，智能小母线系统逐渐被应用于机房的末端配电中，具有电流小、插接方便、智能化程度高等特点，即插式插接箱给各个机柜内的PDU分配电。始端箱和插接箱内可设置监测模块，将数据上传至动环监控中心。
二 应用场所
母线槽
三 系统架构
母线智能监控系统由智能母线监控装置、电流互感器、母线接头测温装置、无线通讯终端和触摸屏组成。
四 系统功能
1 电参量检测
三相电压、三相电流、系统频率；
各相及总的有功功率、无功功率、视在功率、功率因数；
各相及总的有功电能、无功电能；
多路温度；
开关状态；
电压/电流谐波含量；
电流/功率需量；
序电流、漏电流、机柜温度、机柜湿度；
2 告警功能
过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、线电流、温/湿度告警，可任意设定告警值，开关状态、开关跳闸报警；
声光告警功能；
查询当告警信息；
查询历史告警信息。
3 事件记录
各种电参量越限报警记录；
开关量动作事件记录；
任意数据的定时存储；
通讯故障告警。
五 AMB智能小母线管理系统配置方案
1.交流系统
遥测：三相电压、电流、有功功率、无功功率、视在功率、功率因数、有功电能、无功电能、电缆温度，系统频率、序电流、漏电流、机柜温度、机柜湿度、开关状态、电压/电流谐波含量、电流/功率需量，母线接头处温度。
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、过频率、欠频率越限、线电流、温/湿度告警，开关状态、开关跳闸报警。
■有线组网配置方案
■无线组网配置方案
2.直流系统
遥测：电压、电流、功率、电能、电缆温度、漏电流、机柜温度、机柜湿度、开关状态、电流/功率需量；
遥信：过电流2段阀值越限、过/欠压、过功率告警、缺相、温/湿度告警，开关状态、开关跳闸报警。
■有线组网配置方案
■无线组网配置方案

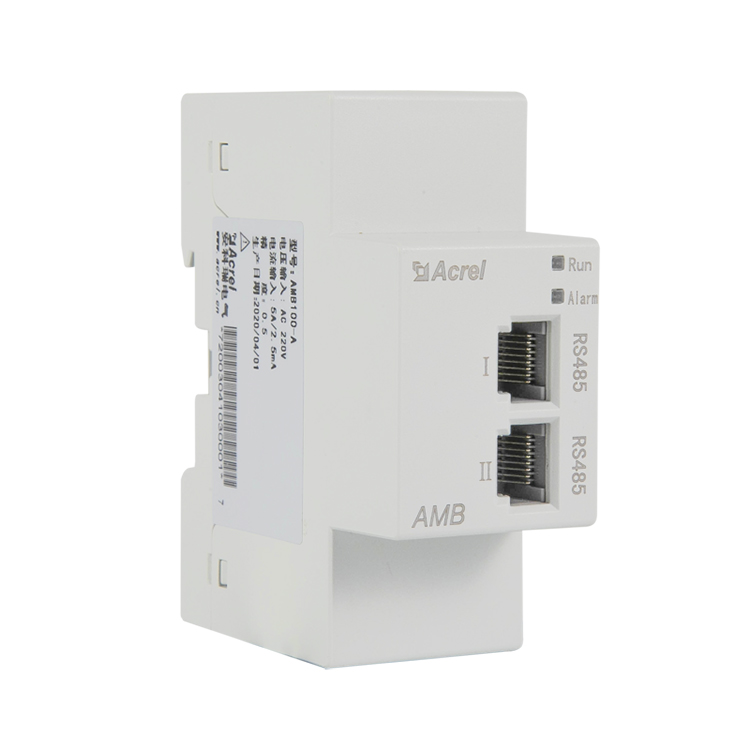

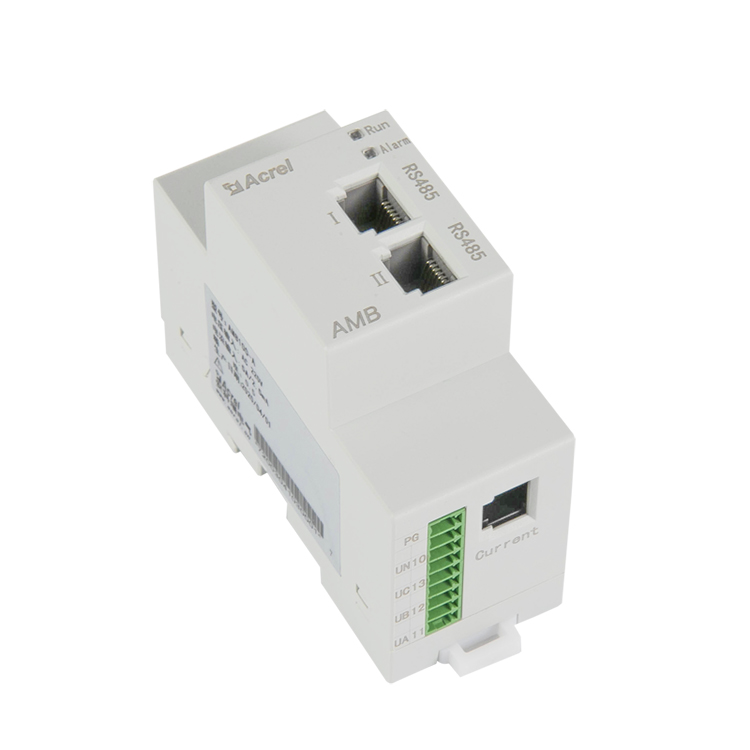

六 产品介绍
1.产品规格
2.技术参数
3.附件配制
