ACTB 系列电流互感器过压保护器
1. 概述
电流互感器（简称 CT）在运行中二次回路绝不允许开路，旦开路，或次绕组流过异常电流（如雷电流、谐振过电流，电容充电电流、电感启动电流等），将会产生数千至数万伏开路过电压，造成 CT 和二次设备损坏，也严重威胁人身安全，造成重大经济损失。采用电流互感器二次过电压保护器，（简称 CTB）就能够有效地防止因电流互感器二次侧异常高压引起的事故。
2. 型号规格
3. 产品特点
我公司生产的 ACTB 主要应用于各种 CT 二次侧的异常过电压保护，正常工作时，护感器二次侧处于近似短路状态，输出电压很低。旦 CT 二次开路出现异常尖峰过电压时它能立即响应限压，延时短路，从而起到完全的保护作用，面板上显示故障的部分，并有无源信号输出。当故障排除后，电路恢复正常状态，重新正常工作。

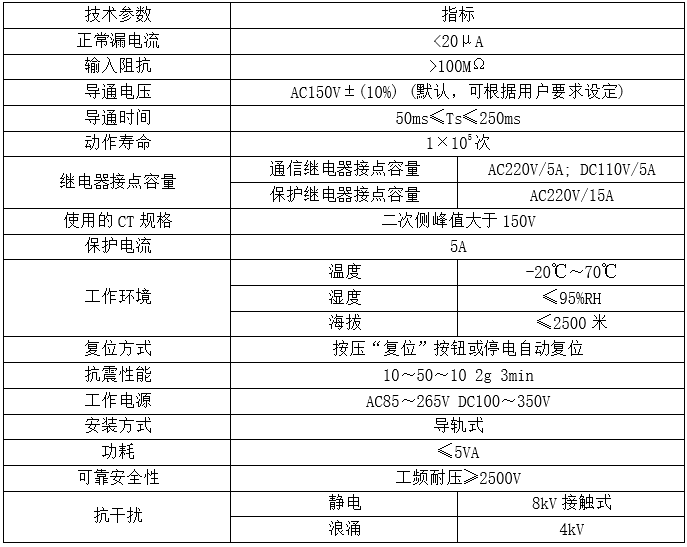

4.技术特性

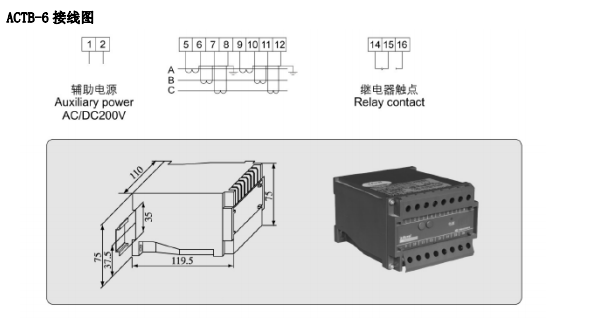

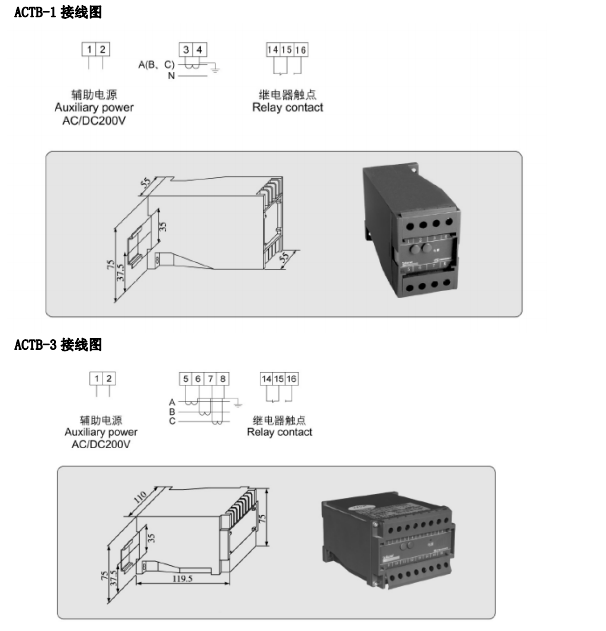

5.接线方法
般情况下，互感器均连接在 A、B、C 三相上，少数连接在两相上，个别连接在相上。绝大多数均为星形连接，少数三角形连接。本产品电流互感器为二次绕组星形连接。二次绕组 A、B、C 对应连接在保护器 A、B、C接线端子上。若只用 A、B 绕组，C 相可以不接线，不会影响保护器的正常工作。
电流互感器在运行中如果二次绕组开路或次绕组流过异常电流会在二次侧产生数千伏甚至上万伏的过电压，不仅会损坏各种二次设备，也严重威胁运行操作人员的生命安全。该系列产品能有效防止因电流互感器二次侧异常高压引起的事故。旦二次开路，出现异常尖峰过电压时能立即响应限压，延时短路，从而起到保护作用。
应用范围： 电流互感器二次侧的差动绕组、过流绕组、测量绕组、保护绕组、备用绕组等。
订货范例：
具体型号：
ACTB-1 技术要求：1绕组；二次峰值大于150V保护；保护电流5A；导通电压150V。
通讯协议：无 辅助电源：AC/DC220V
